Макрокольца, Юпитер 11 и видеомикроскоп

Нужно выдержать расстояние рабочего отрезка между хвостом объектива (или линзы, тут уже в вики уточнять) и ПЗС матрицей объектива. Фактически повторить конструкцию фотоаппарата, для которого этот объектив предназначен, ну или вставить камеру в советскую тушку, убрав шторку и выдержав положение матрицы на уровне пленки. Таким образом получите «телевик», т.к. матрица сильно меньше и на нее будет попадать только центральная часть изображения с объектива. После этого можно накручивать макрокольца, но увеличение будет понятное дело с негативными эффектами — необходимостью установить объектив ближе к плате и скорее всего шумности изображения из-за нехватки света.

Юпитер-11 не имел трансфокатора. Их делали еще в 40-х годах на оборудовании, полученном с Германии в счет репараций. Советская промышленность освоила фотообъективы с переменным фокусом только в 80-е, это были Гранит-11 и Вариозенитар.
Кажется, вас выручит советская же приставка для макросъемки ссылка

«Минимальная дистанция фокусировки — 1.4м» очевидно для ее сокращения необходимо увеличивать расстояние между ним и матрицей. но начинать пытаться фокусироваться следует с соизмеримых расстояний, а не вплотную. кольцо фокусировки в процессе прикидки крутить и вовсе незачем. сдается мне, колец не хватит, а светосила при таком использовании окажется крайне невеликой.

У Вас классический случай макросъемки обычным объективом. Вот здесь evtifeev.com/makro неплохо, на мой взгляд, описан расчёт масштба макросъёмки при использовании удлиннительных колец. Для работы в штатном режиме расстояние между матрицей и крепежным фланцем объектива 45.5 мм. Для макросъемки нужно отодвинуть объектив от матрицы с помощью удлинительных колец. Учтите только, что для матрицы размером менее, чем 24х36 мм будет работать кропфактор. Т.е. во сколько раз площадь вашей матрицы меньше площади стандартного кадра 24х36, во столько же раз увеличится эквивалентное фокусное расстояние. Например, для матриц бальшинства компактных камер «мыльниц» кроп фактор 5- 6 и ваш обьекти будет работать как телевик с фокусным расстоянием 675 мм. Так что вполне возможно, полученный масштаб будет слишком велик для ваших целей. И не забывайте про уменьшение глубины резкости при макросъёмке.
P.S. Мой друг делал подобный цифровой микроскоп, он использовал объектив с фокусным расстояние 55 мм, расстояние до объекта оказалось 110 мм. Выявилось 2 проблемы: недостаток освещенности и дрожание камеры на длинном пантографе.

И ещё такой момент учтите если будете под ним паять, то испарения и микро брызги флюса со временем убьют просветление

собирал из веб камеры и гелиоса, корпус печатал на 3D принтере, собирал по этому видео.

Тоже мечтал сделать такой микроскоп, ролики видел, но прикинув трудозатраты и расходы, убедил свою жабу подарить себе на ДР готовый и очень доволен. Китайцы уже всё сделали за нас, варианты разные. Вот такой, почти топовый обошёлся в сотню с небольшим убитых енотов. Сенсор Сони, 4К видео, задержки нет совсем, расстояние до платы до 1 метра. Можно купить только камеру и объектив, без кронштейна и освещения, которые не слишком хороши.

Продавцов много, выбирал у кого дешевле. Интерфейсы есть разные. У одного нашёл такую таблицу покупал здесь https://aliexpress.com/item/1005007370803829.html Сейчас можно найти дешевле. Пока смотрю на ноутбуке, потом планирую использовать телевизор, чтобы удобнее было смотреть.

Самый простой и менее затратный вариант, это использовать «трансфокатор» от фотоувеличителя, благо, на Авито их можно найти за условные 500-1000р

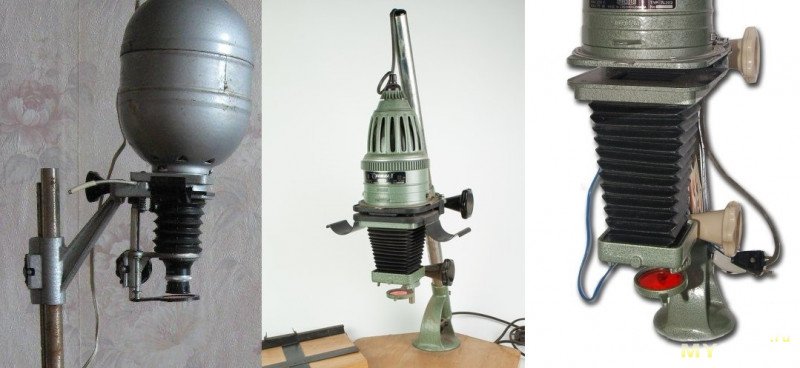

Подойдут увеличители типа Юность или Opemus-Meopta у которого просто фантастические меха.

Думал в этом направлении. За Крокус с мехами и Меопту хотят далеко за 1000р. 3000р минимум, и еще поискать.

Из плюсов — не только меха, а вообще механика плавного движения по штанге. Но мне сейчас нужно понять вообще, как получить: 1. изображение в штатном режиме работы объектива («как в фотоаппарате») 2. Как добиться требуемого мне увеличения.

Всю механику буду решать позже. Есть идеи по телескопической трубе с диапазоном выдвижения больше, чем у мехов. И прочнее.

Я себе сделал вот такой вариант — ссылка но нужен 3D. Принтер.

Я недавно мастерил себе микроскоп. В оптике вообще ничего не понимаю, пришлось даже школьный учебник физики открывать. Для себя вот такие простые выводы сделал, упрощенно, но мне помогло. Прошу не пинать за такое.
Чтобы снимать объекты «вдали», то расстояние от оптического центра линзы до матрицы камеры должно быть равно фокусному расстоянию. Если расстояние от линзы до матрицы удвоить, то и фокус наведется на такое же расстояние (2*фокусное_расстояние). Т.е. в вашем случае, чтобы сфокусироваться на 27 см, расстояние до матрицы камеры тоже должно быть 27 см. Это от «оптического центра линзы», в случае с обычной линзой. С объективом можно по его характеристикам посчитать точнее, но я просто прикидывал, что точка отсчета где-то в середине объектива или у его переднего края, в вашем случае. Я брал индустар-61 с фокусным 55 мм, так что у меня расстояние от матрицы до середины объектива получалось от 55 до 110мм для фокусировки на расстояния от бесконечности до 110мм, соответственно. Мне это помогло получить первую картинку, дальше уже подбирал расстояние опытным путем.
Получилось вот так. Корпус от камеры видеонаблюдения использовал. Только допечатал переходник на объектив, на место переднего защитного стекла.

Специально зарегистрировался, что бы ответить. Себе сделал так:

1. Общий вид
2. Матрица находится в конструкции напечатанной на 3Д принтере. С помощью этого нехитрого механизма осуществляется настройка на фокус объектива. Работает по принципу труба в трубе. Внешняя часть состоит из двух деталей для удобности печати.


В моей ситуации пришлось сточить бурт на макрокольце, что бы оно вошло в эту часть

Объектив использовал от ФЭД 5Б, т.к. он был.

Думаю помог )

Да, сейчас модно увлечение цифровыми микроскопами, т.к. это позволяет относительно бюджетно получить некий результат.
Но не надо забывать, что, как в данном случае, под микроскопом планируется производить ручные манипуляции. И вот здесь бинокулярный оптический микроскоп гораздо комфортнее в работе. Видеть мелкие детали и их взаиморасположение в объёме — это огромное преимущество. Конечно, бинокуляр несколько дороже цифрокамеры. Но оно того стоит. У самого — МБС-9. Оперативное пространство для работы руками — более, чем достаточное! А уж какая картинка!
Может, автору стоит рассмотреть и такой вариант?

Тоже предстоит пройти этот путь. Уже комплектующие в наличии: камера Sony Efio, конвертер AV to VGA, фотоувеличитель Юность и фотоаппарат (как донор объектива) Зенит-Е. Есть ещё большой объектив для Зенита Юпитер-37.
Нужно решить как прикрутить к фотоувеличителю объектив от Зенита, там другой посадочный диаметр.

Может есть готовые переходные кольца?

Для микроскопа желательно применять объектив с высокой разрешающей способностью. Юпитер-11 больше подходит для художественной съемки, а разрешалка у него не очень. Из недорогой, но качественной оптики с высоким разрешением — объективы по оптической схеме «Tessar», а также проекционная оптика. Мне лично очень нравится проекционный объектив Вега-11У, особенно новая версия.
На фото слева новая, справа старая версия Вега-11У:

Самодельный USB микроскоп на базе механики с Али и оптического блока от объектива Вега-11У старой версии.
Подобная механика имеет недостаток — вибрирует при перемещении, и это не удается победить простыми средствами. Поэтому она годится только для простейших микроскопов:

Программа там ToupView, насколько понимаю это клон ImageView — весьма продвинутая по функционалу, но не всегда удобная в практической работе.

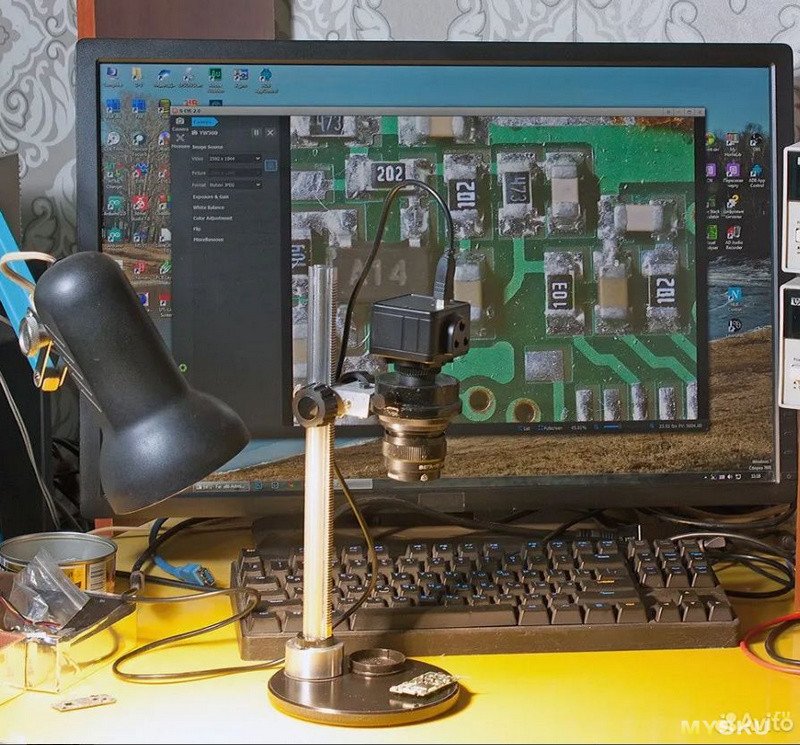

Еще один самодельный USB микроскоп на базе такого же реечного механизма с Али, и запчасти от советского фотоувеличителя с резьбой М42. У реечного подъемника укорочен вылет горизонтальной штанги, что снизило вибрации, и с микроскопом можно нормально работать. Здесь применена бюджетная, но весьма приличная USB камера, и объектив Вега-11У новой версии. Программщина S-Eye 2.0 на мой взгляд самая удобная в реальной работе. Её можно откалибровать для измерения реальных размеров по линейке или специальной мире, есть настройка горячих клавиш:

Более серьезную механику можно найти от старых советских микроскопов. Например в этой конструкции применен механизм подъема предметного столика, с небольшой доработкой:



Оценка увеличения видео микроскопов производится по размеру рассматриваемого объекта, занимающего всё поле зрения. Для небольших увеличений подойдет обычная линейка с расстоянием между штрихами 1 или 0.5 мм. Для большего увеличения на Али можно купить стеклянную миру со штрихами с шагом 0.1 и 0.01 мм.


Подборка комплектующих на Али для самодельного микроскопа:

1 Переходник кольцо с камеры c-mount на кольца M42
Не смотря на резьбу 0.75 мм, он хорошо накручивается на стандартные кольца M42x1 для зеркальных фотоаппаратов
https://aliexpress.ru/item/1005004613437151.html

2 Набор стандартных удлинительных колец M42x1
https://aliexpress.ru/item/4000943693149.html

3 Удлинительное кольцо c-mount
https://aliexpress.ru/item/1005003040325193.html

4 Переходное кольцо с объектива M39 на резьбу M42x1
https://aliexpress.ru/item/1005006746692492.html

5 Переходник для установки объективов от биологических микроскопов на резьбу M42x1
https://aliexpress.ru/item/1005001842055395.html

6 Весьма удобный аккумуляторный осветитель
https://aliexpress.ru/item/1005001526549982.html

7 Бестеневые осветители
https://aliexpress.ru/item/4000121266129.html

8 Хорошая бюджетная камера 5Mp совместимая с программщиной S-Eye 2.0
https://aliexpress.ru/item/32913814498.html

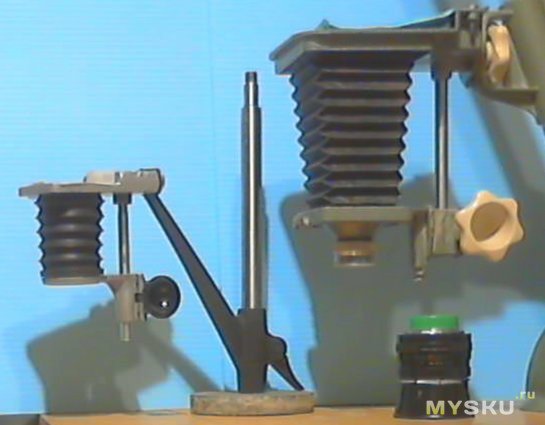

Самодельный видеомикроскоп по мотивам дядюшки Отто, на базе механики от советского фотоувеличителя. Камера и конвертер Video to VGA как было рекомендовано. Объектив применил Tessar F50 / 3.5. Камера установлена в купленный по случаю готовый корпус с резьбой c-mount.
Конвертер расположен на блоке питания, от которого он питается, и камера. Оттуда же подается 220v на монитор, чтобы от розетки всё запитывалось одним кабелем, и включать одни выключателем.

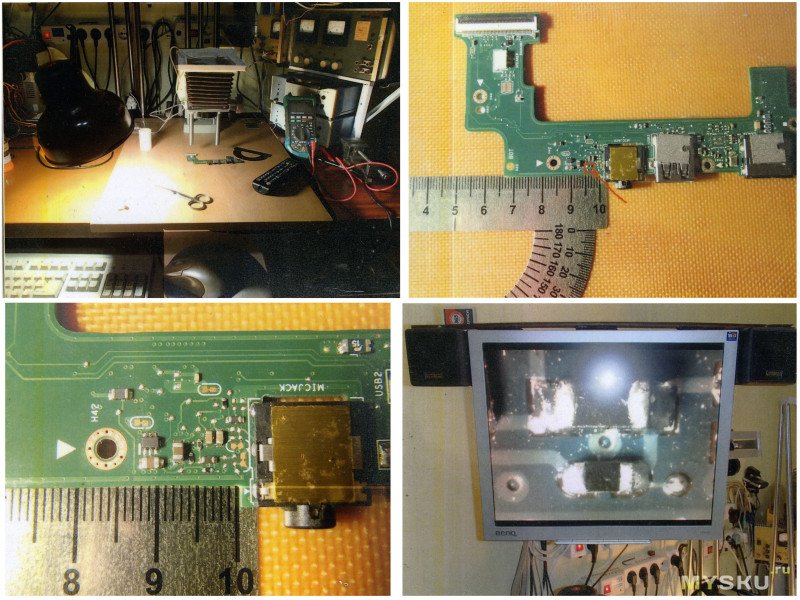

Увеличение получилось вот такое, расстояние от предмета до объектива примерно 32 см:

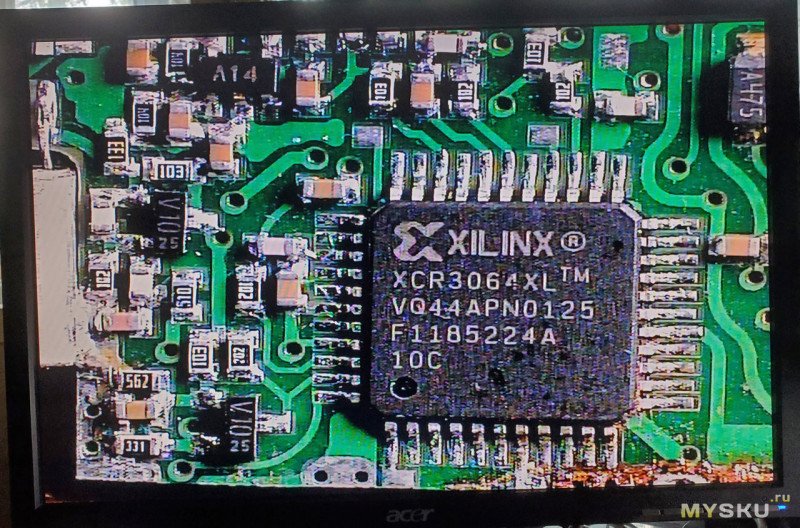

Если добавить удлинительное кольцо между объективом и камерой, увеличение растет — поле зрения стало 10 мм. Но уменьшается высота над рассматриваемым предметом:
